Spajanje otpornika i Kirchoffovi zakoni

Kirchoffovi zakoni (pravila)

Rješavanje strujnog kruga podrazumijeva određivanje karakterističnih veličina (struje i napona) za svaki element tog strujnog kruga. Pritom koristimo pravila koja zovemo Kirchoffovi zakoni.

Kirchoffov zakon za struje

Mjesta na kojima se struja može granati nazivamo čvorovima. Ukupna jakost struje koja uđe u neki čvor jednaka je ukupnoj jakosti struje koja iz njega izlazi. Točnije, zbroj svih struja koje dođu na neki čvor jednak je zbroju svih struja koje iz njega izlaze. Ovo pravilo zovemo Kirchoffovim pravilom za struje i koristimo ga pri paralelnim spojevima gdje se struja može granati.

Prvi_kirchoffov_zakon_-_desktop807aa353961a6fddc2e00d8b626e5847034df4ba

Prvi_kirchoffov_zakon_-_mobile63b232a2d064c0181ea5b4782359d86d6094f077

$ \sum{I_{ulazne}} =\sum{I_{izlazne}} $

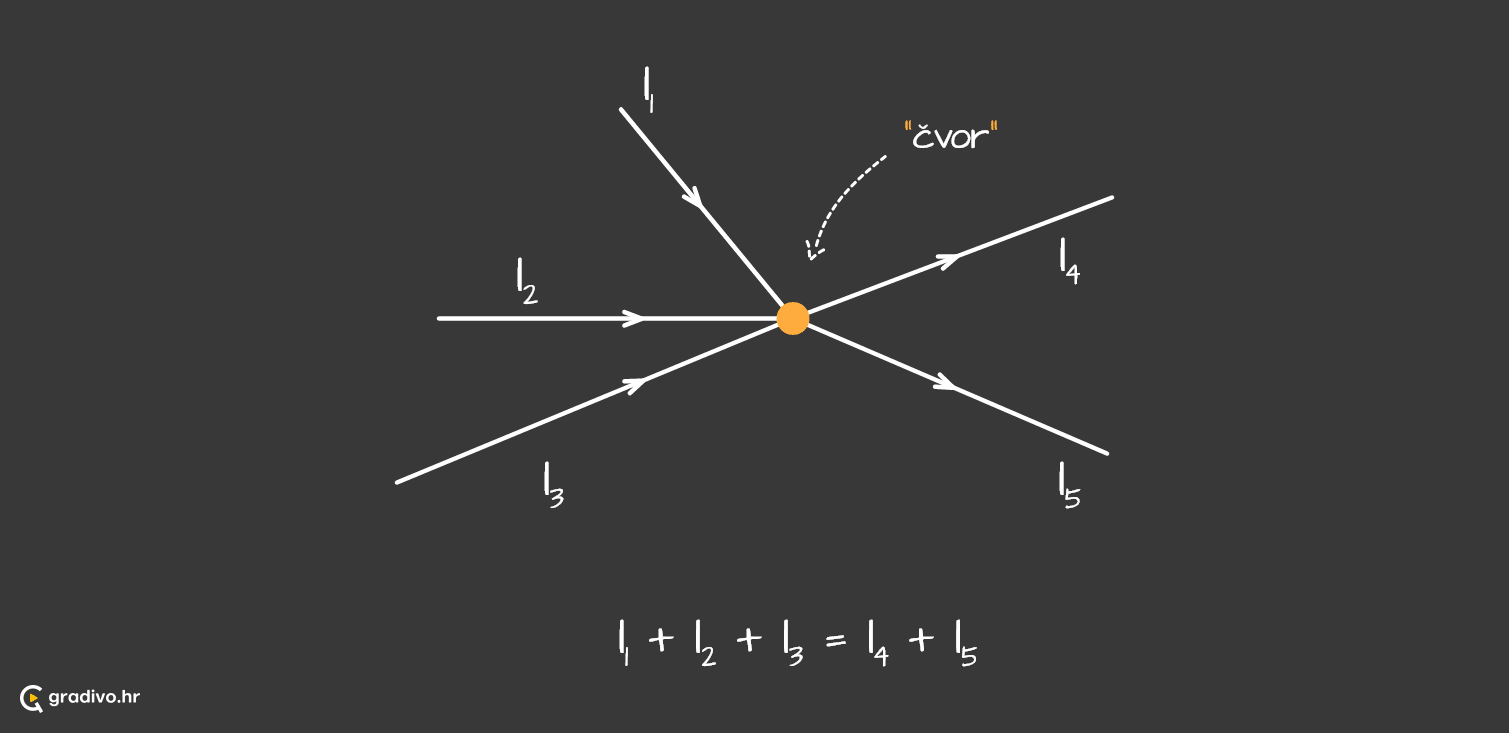

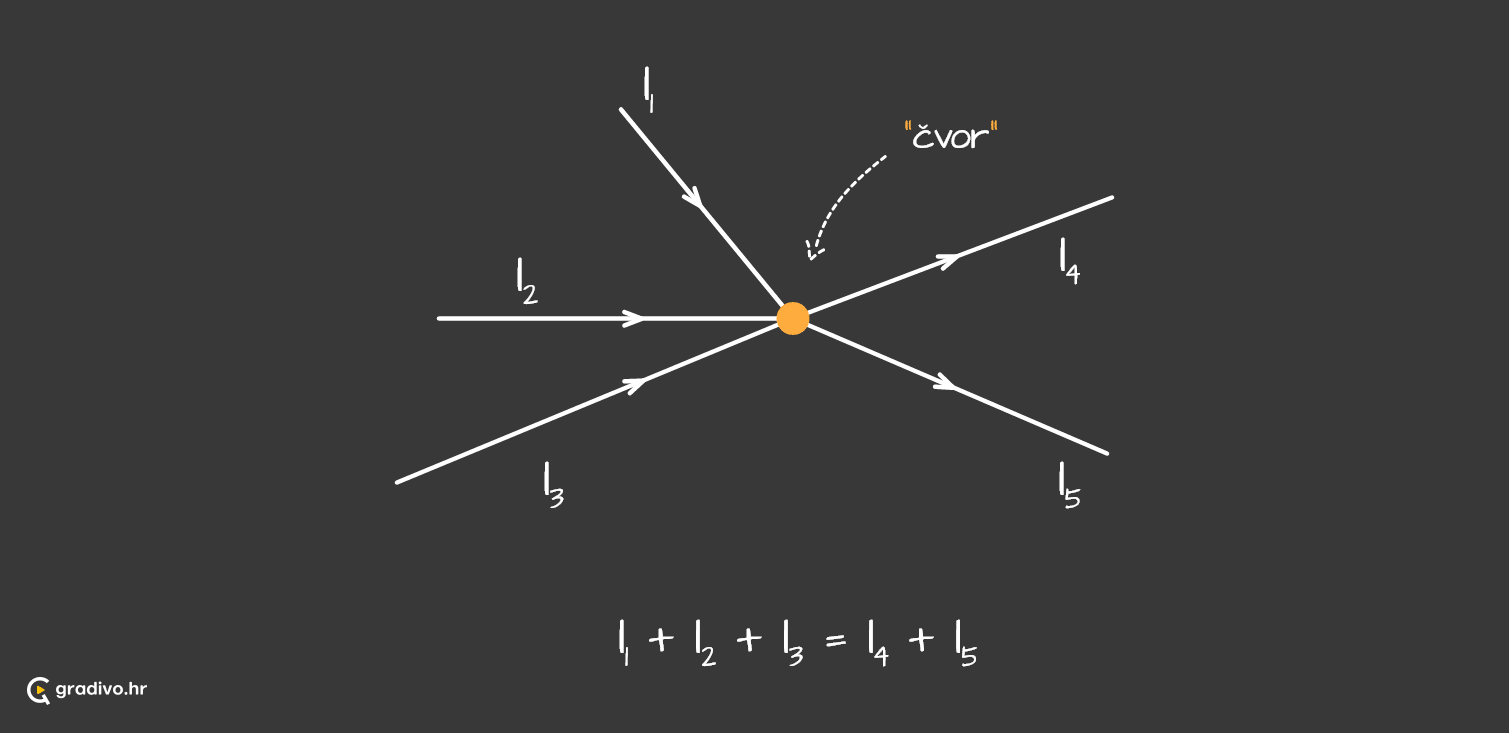

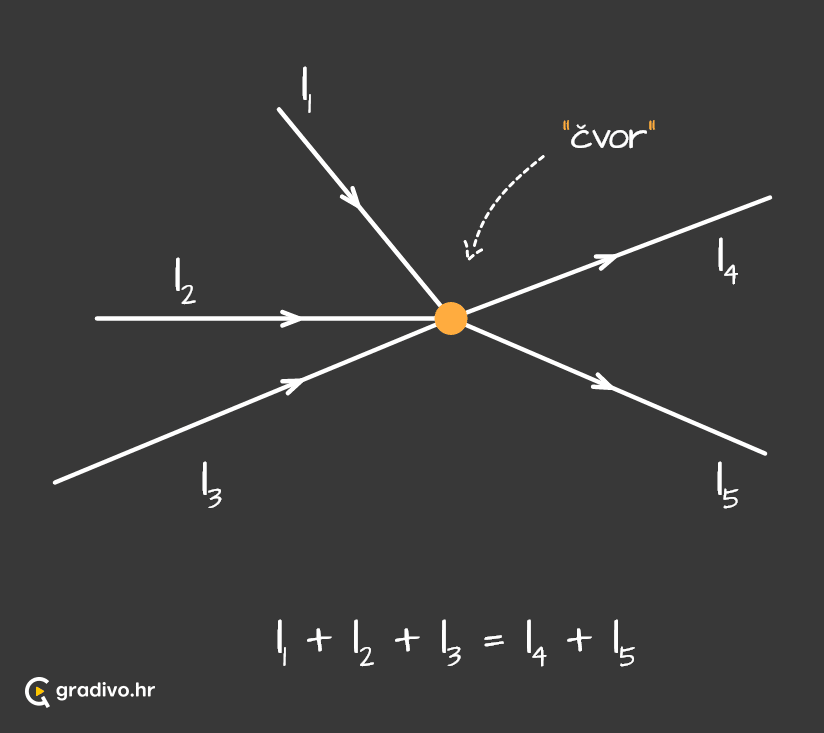

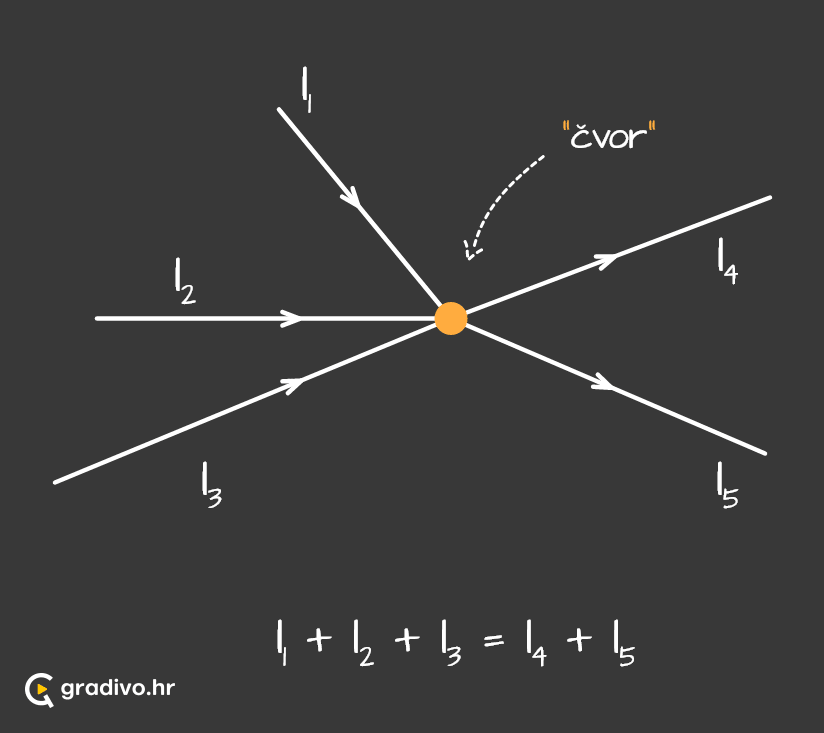

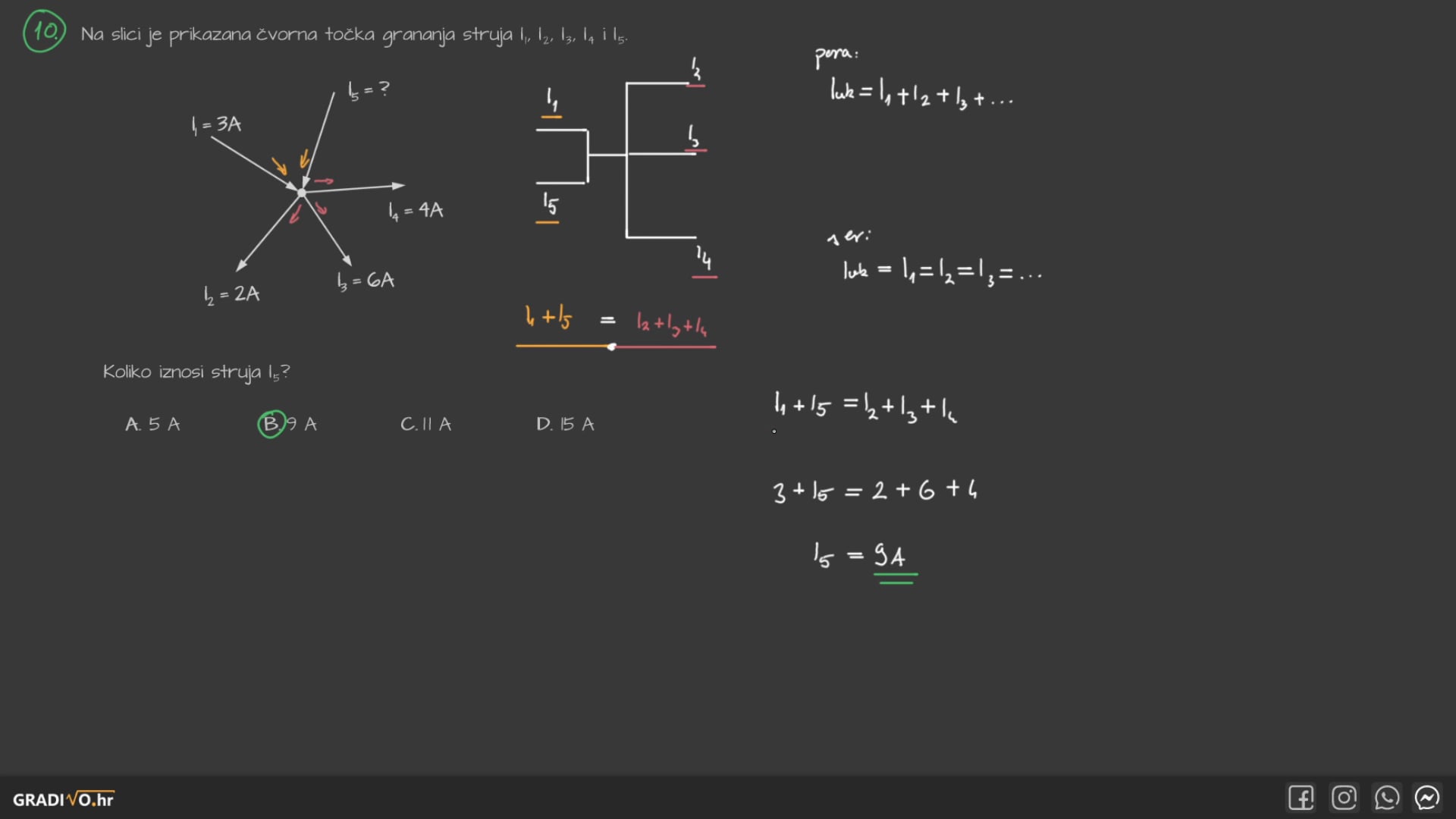

Na slici je prikazan primjer u kojemu su ulazne struje u čvor $I_1$, $I_2$ i $I_3$ dok su struje koje iz ovog čvora izlaze $I_4$ i $I_5$. Zbroj jakosti ulaznih struja jednak je zbroju jakosti izlaznih struja.

Kirchoffov zakon za padove napona

Drugi Kirchoffov zakon odnosi se na napone koji se nalaze na krajevima trošila u zatvorenoj petlji (seriji). Ukupni pad napona u zatvorenoj petlji jednak je nuli. Točnije, zbroj napona koje očitavamo na krajevima pojedinog elementa koji se nalazi u seriji mora biti jednak naponu koji daje idealan izvor (baterija).

$ \sum U_n = 0 $

Spajanje otpornika

Veličine kojima opisujemo strujni krug s otpornicima su struja, napon i otpor. Ukupni otpor ovisi o načinu na koji spajamo otpornike. Kao i kod kondenzatora, razlikujemo dva načina spajanja: serijski i paralelno.

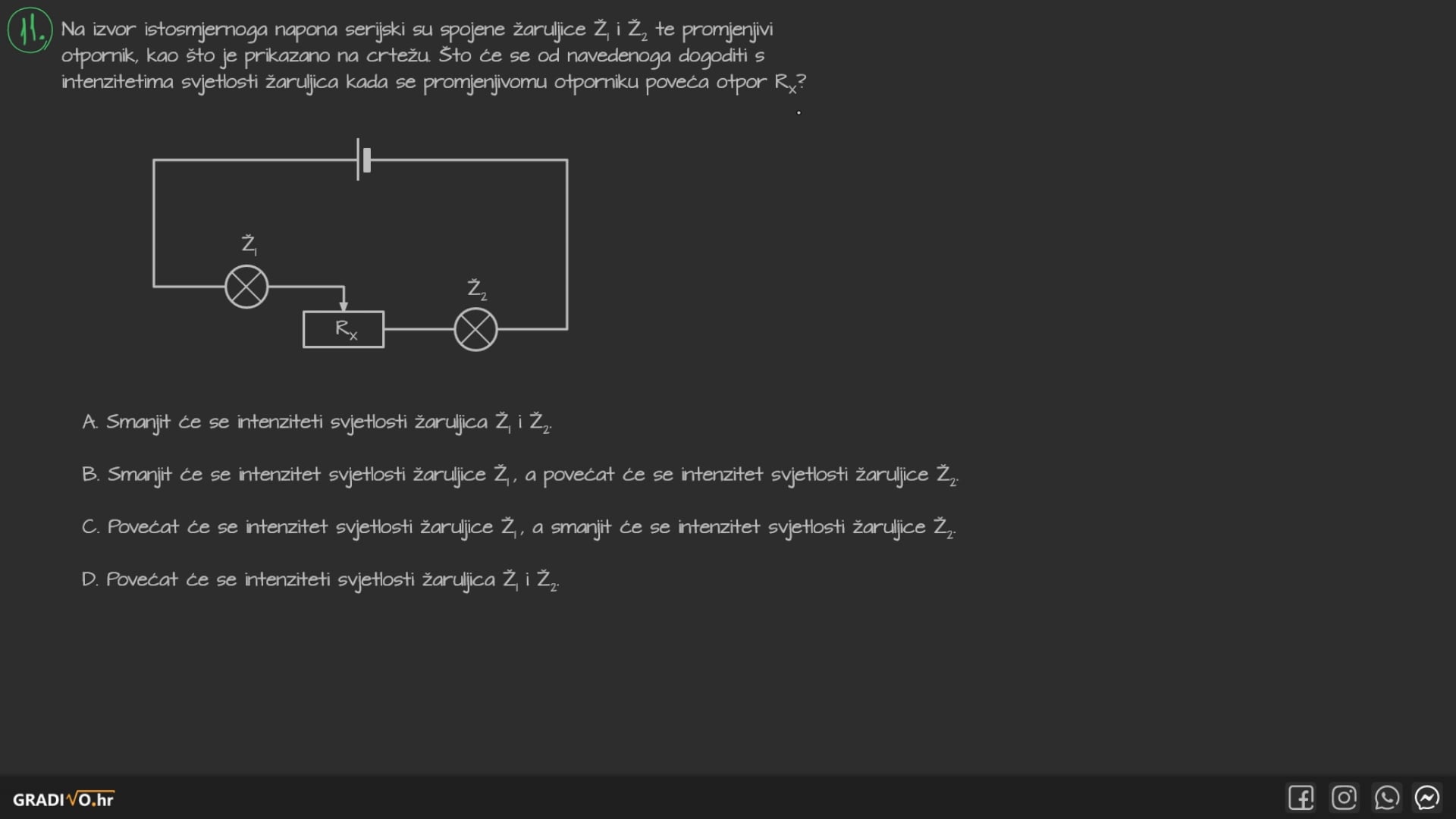

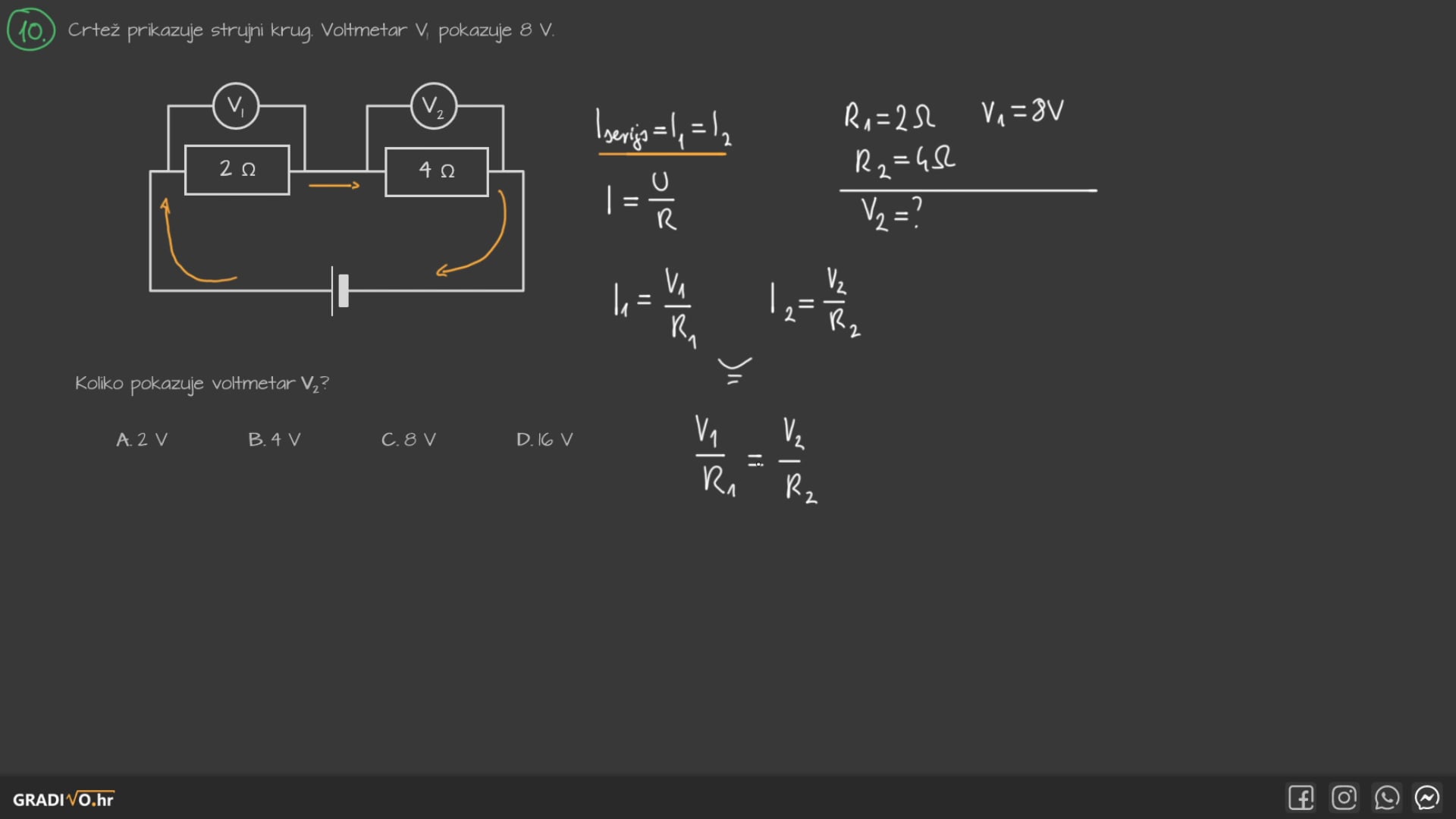

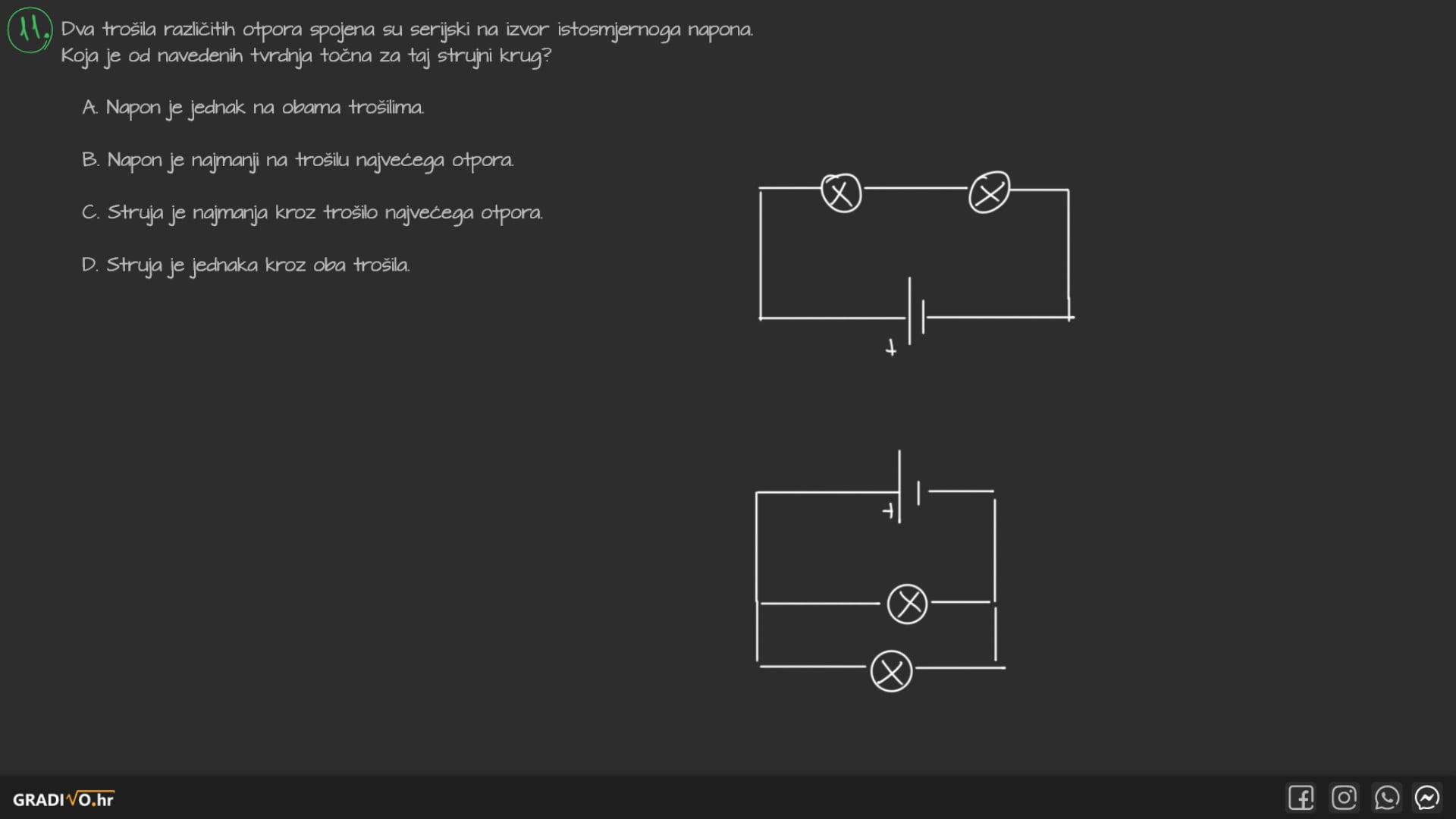

Serijski spoj otpornika

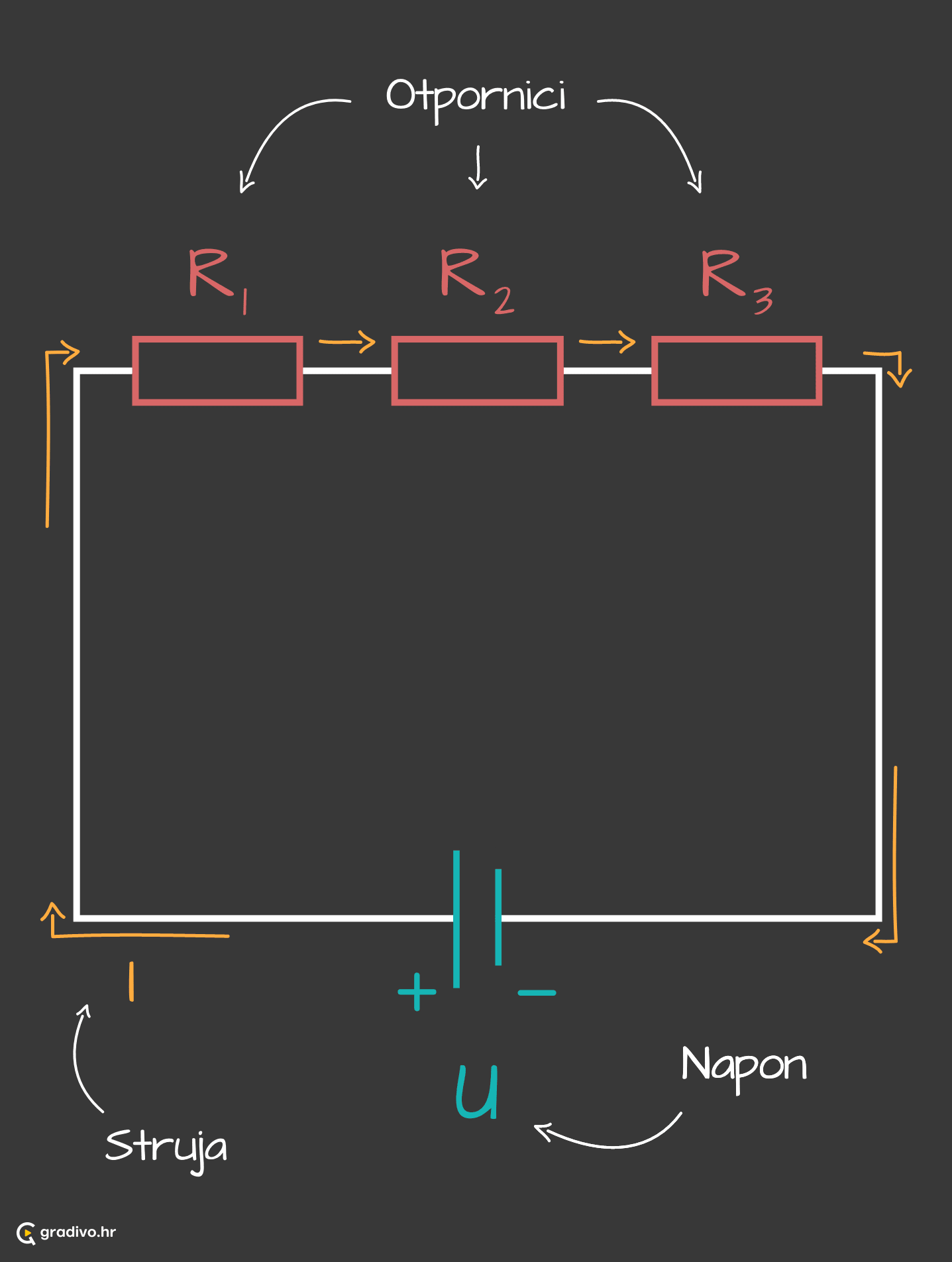

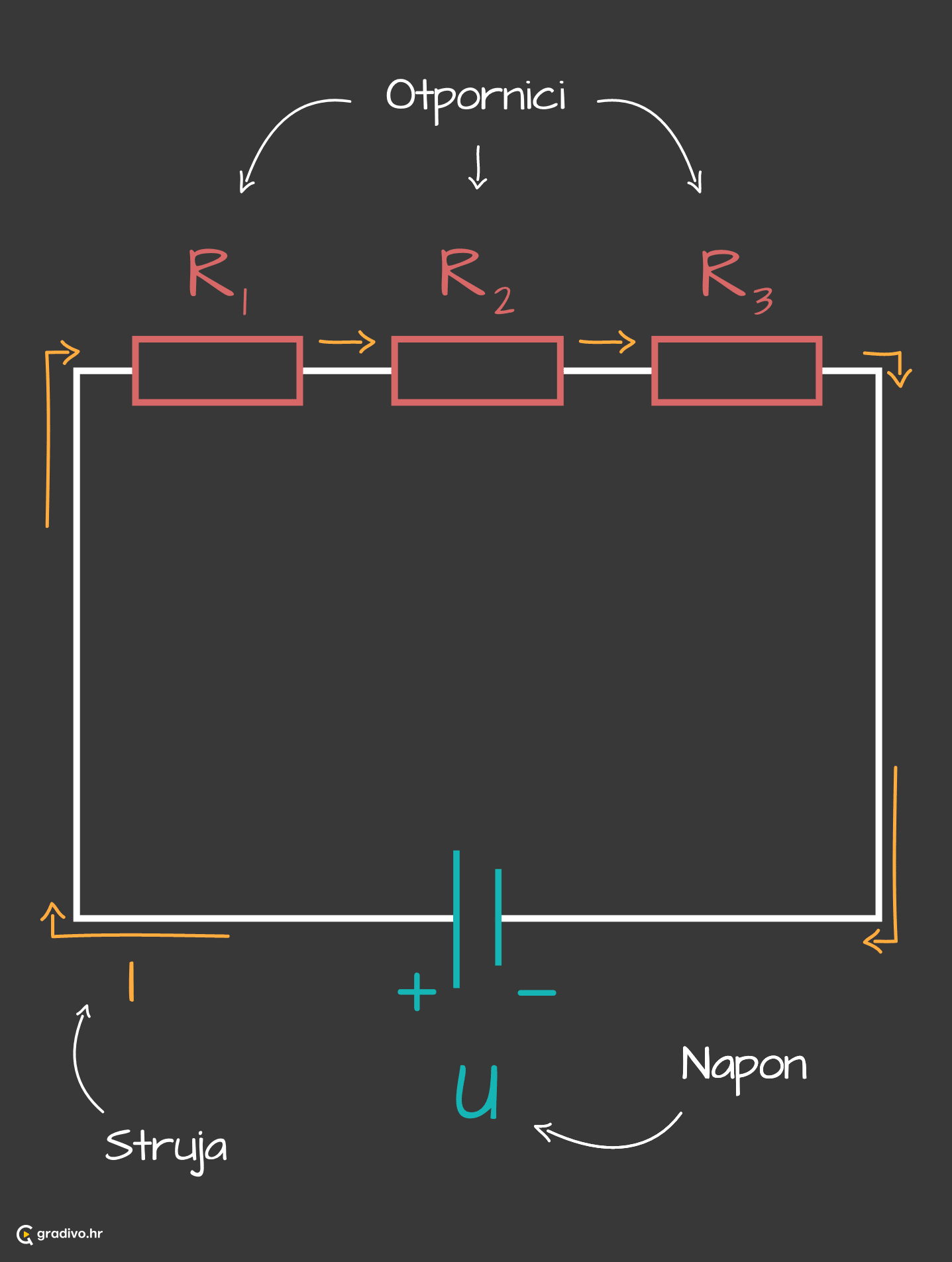

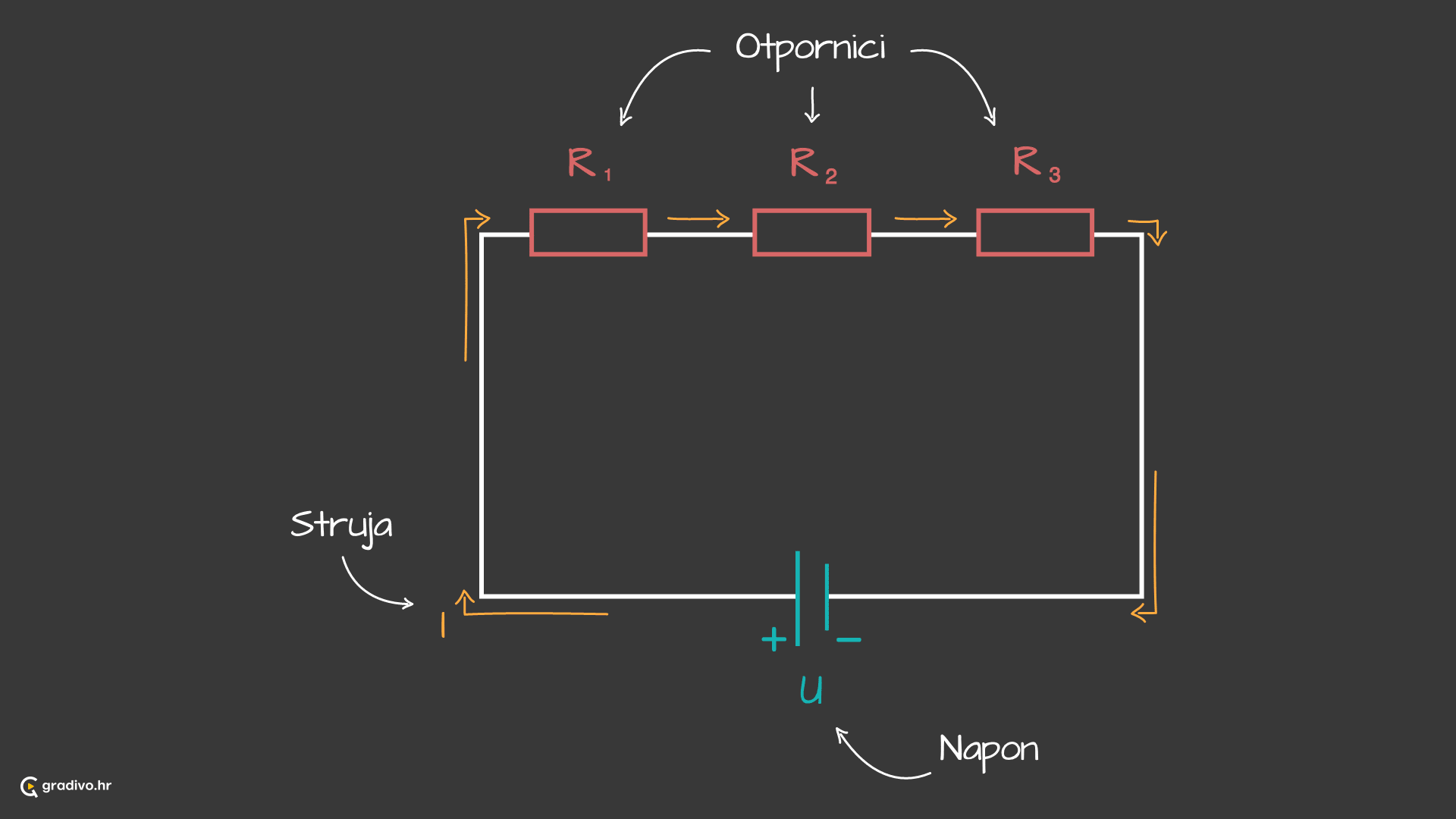

Za razliku od kapaciteta u sustavu kondenzatora, pri serijskom spajanju otpornika povećavamo ukupni otpor strujnog kruga. U serijskom spoju kroz svaki otpornik teče struja $I$ jednakog iznosa (analogno naboju kod kondenzatora).

Serijski_spoj_otpornika_mobile_1_d6a981fd-18ff-4e90-8ad7-10e8c1941f0a1cf13c2e00cfb7bca4b95ad686115d8d19b0ad63

Ukupni napon koji daje izvor jednak je zbroju napona na otpornicima u serijskom spoju i raspodijeljen je ovisno o otporu prema Ohmovu zakonu. Vrijedi:

$ I_{uk} = I_1 = I_2 = I_3 = \dots $

$ U = U_1 + U_2 + U_3 + \dots $

Ukupni otpor jednak je zbroju otpora svih otpornika u seriji:

$ R_{uk} = R_1 + R_2 + R_3 + \dots $

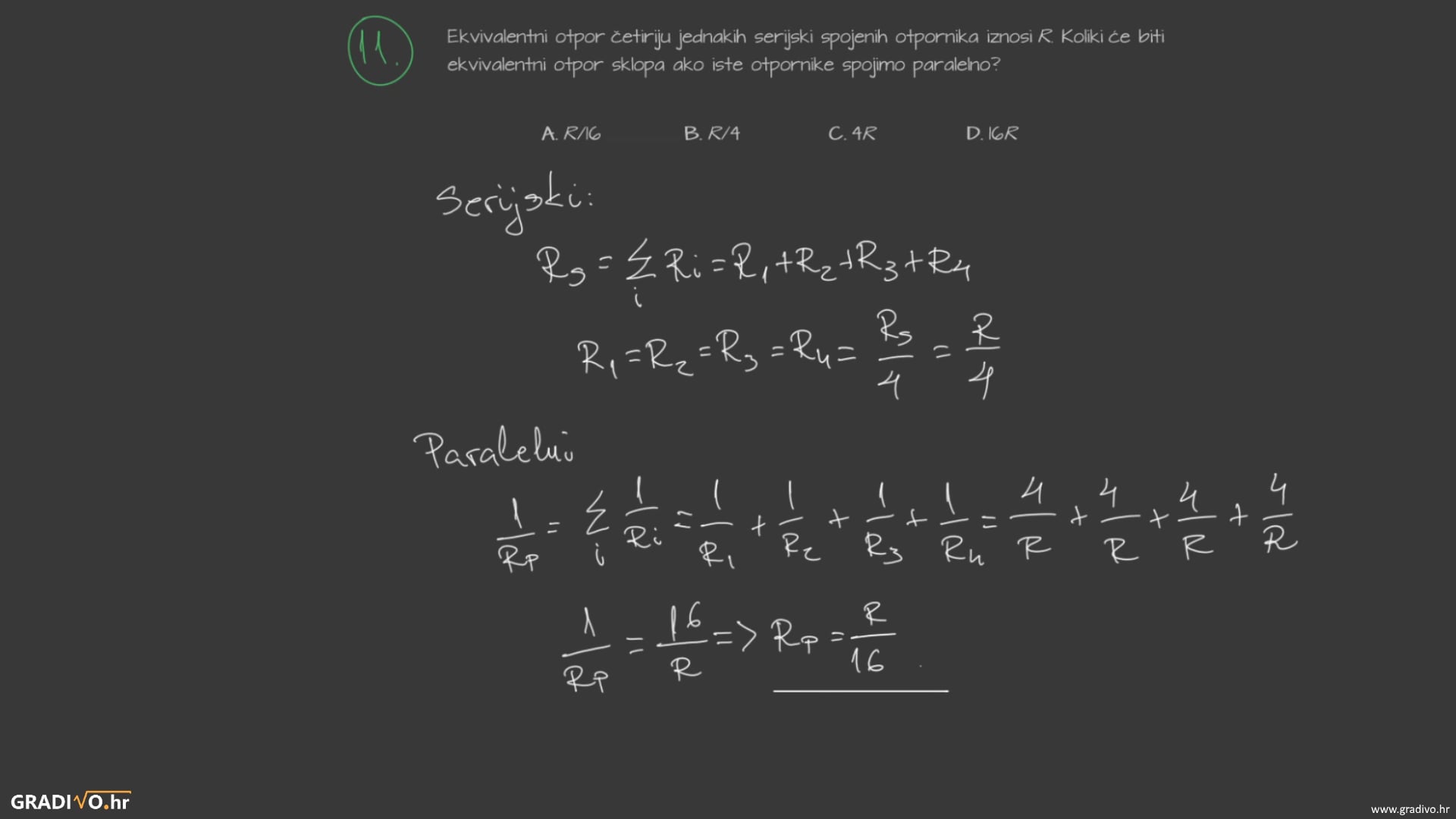

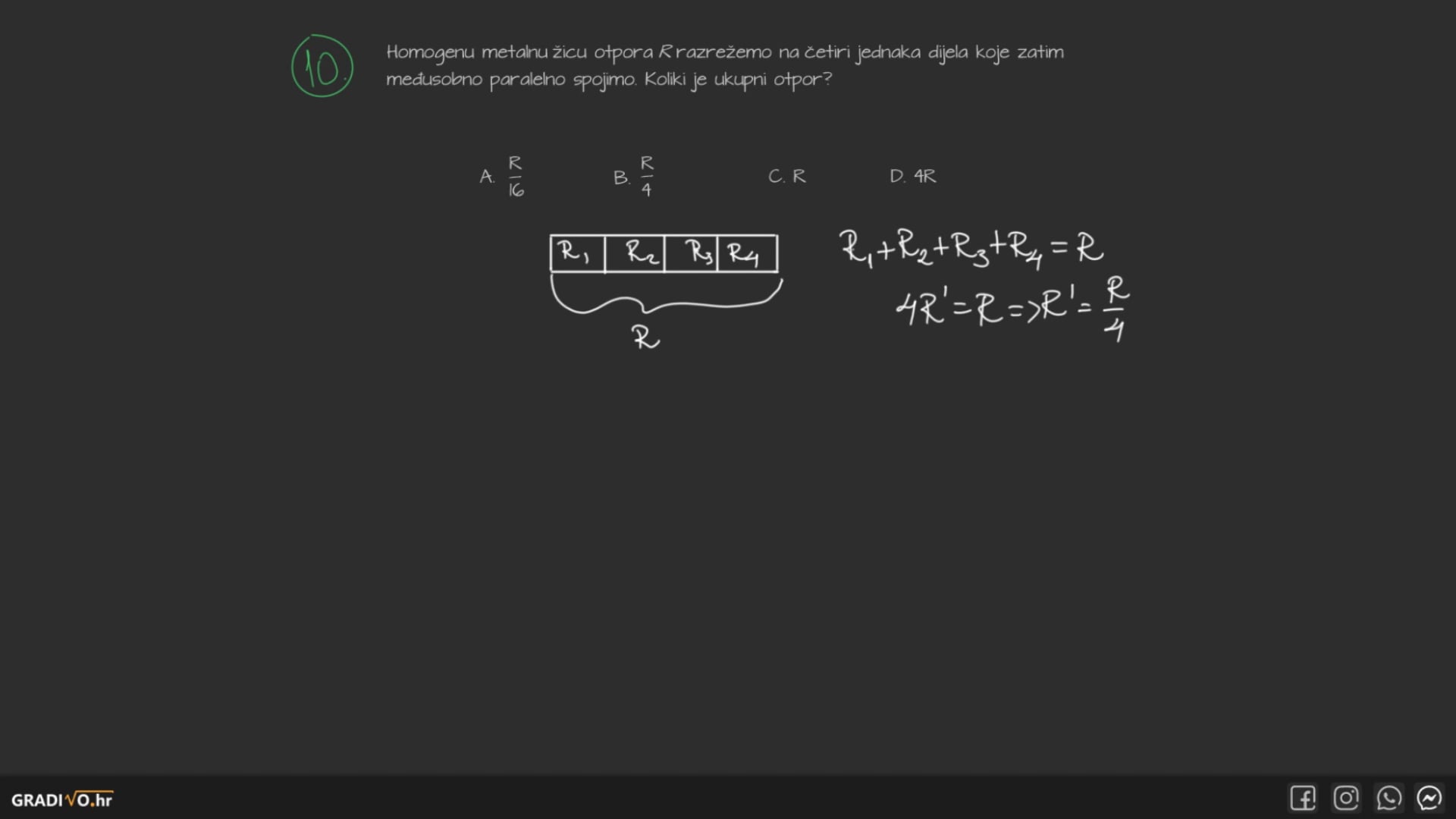

Paralelni spoj otpornika

Paralelnim spojem otpornika smanjujemo ukupni otpor strujnog kruga. Kao i kod paralelnog spoja kondenzatora napon na izvoru jednak je naponu u svakoj grani strujnog kruga.

Paralelni_spoj_otpornika_mobile_1_c07958eb-2cd4-410f-8994-2944731276bfb717567f71b68fbe3acc470fed0675b7556f676e

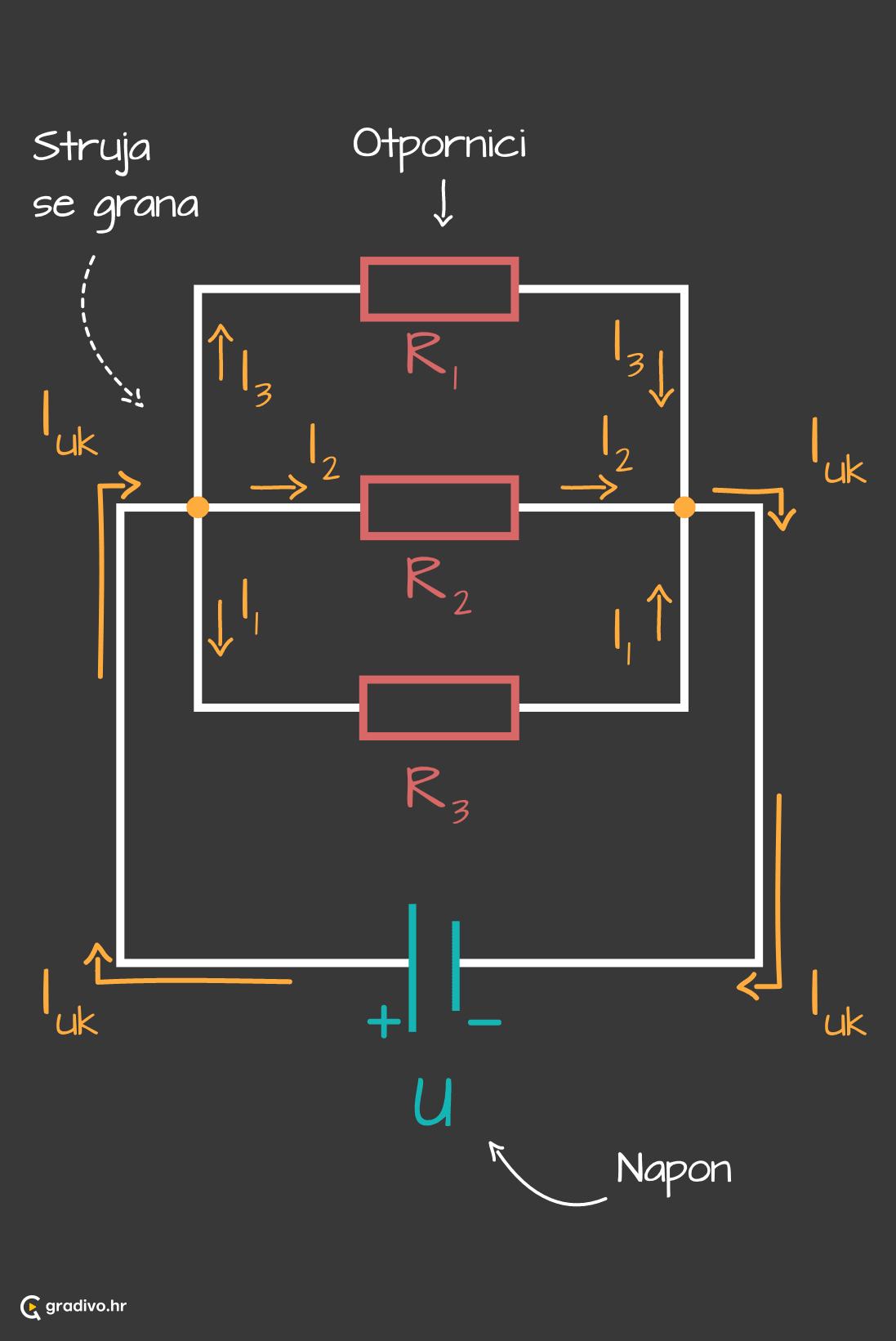

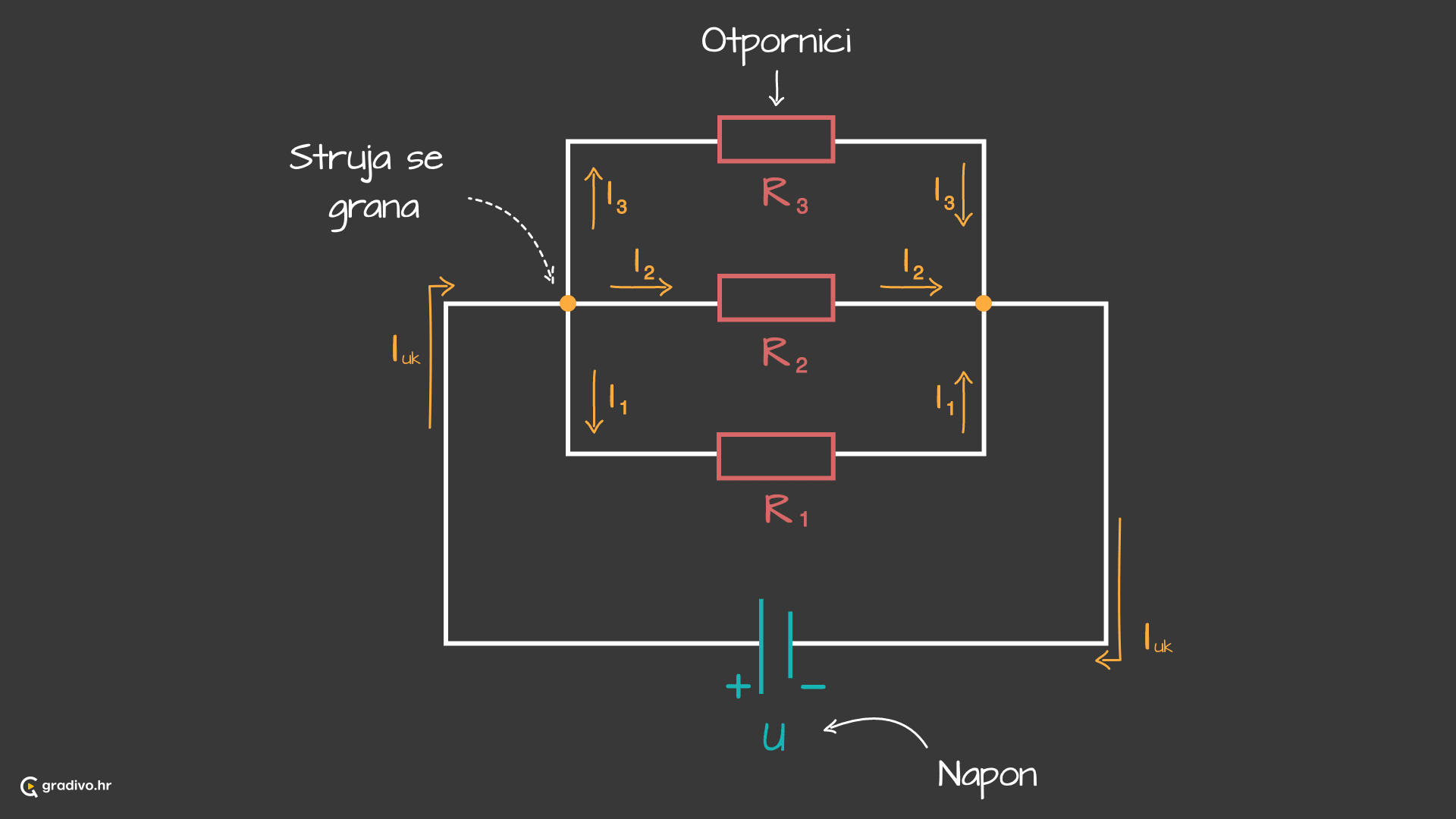

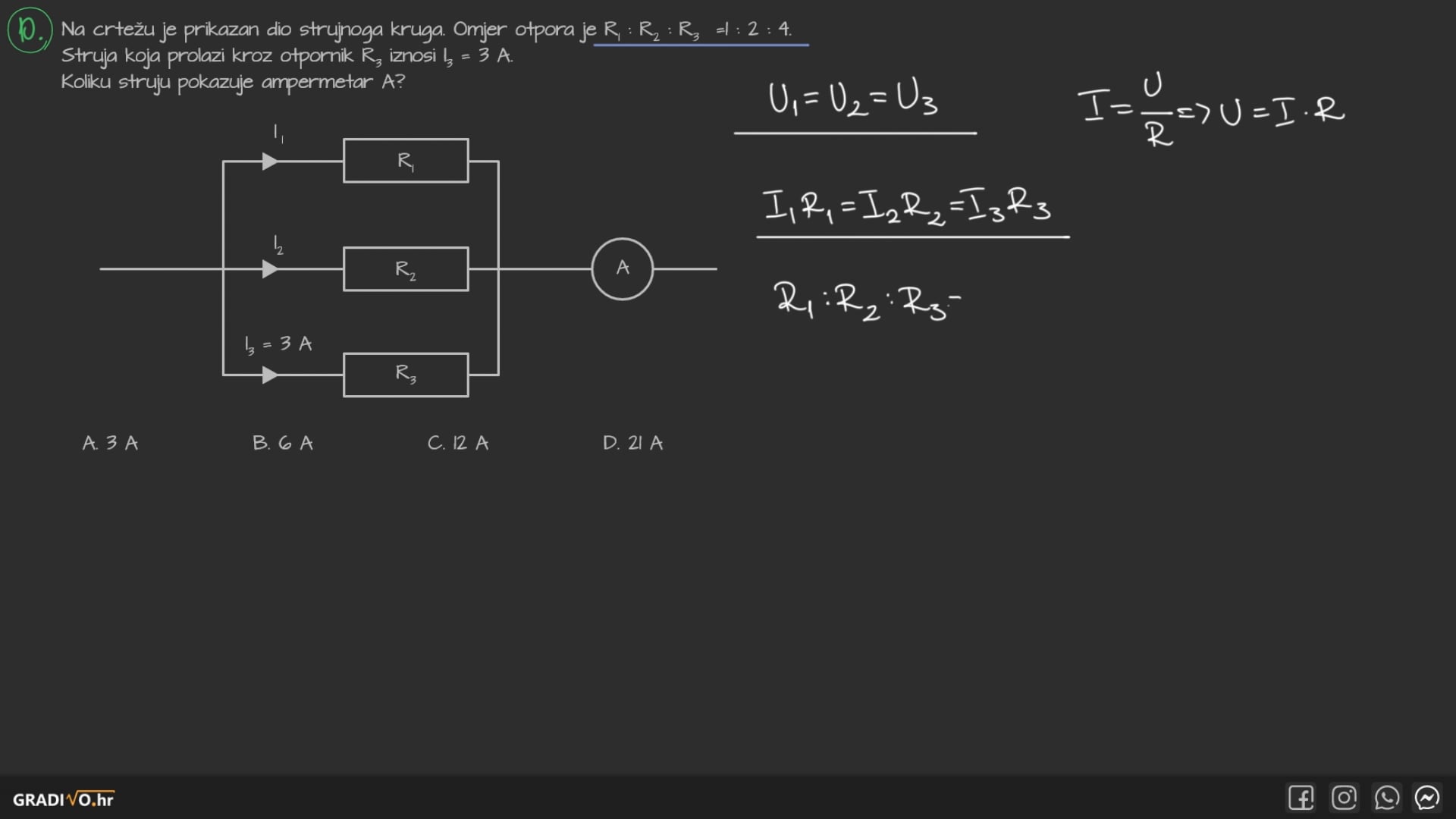

Ukupna struja $I_{uk}$ koju daje izvor grana se i vrijedi:

$ I_{uk} = I_1 + I_2 + I_3 + \dots $

$ U = U_1 = U_2 = U_3 = \dots $

Ukupni otpor u paralelnom spoju otpornika računamo po formuli:

$ \frac{1}{R_{uk}} = \frac{1}{R_1} +\frac{1}{R_2} + \frac{1}{R_3} + \dots $

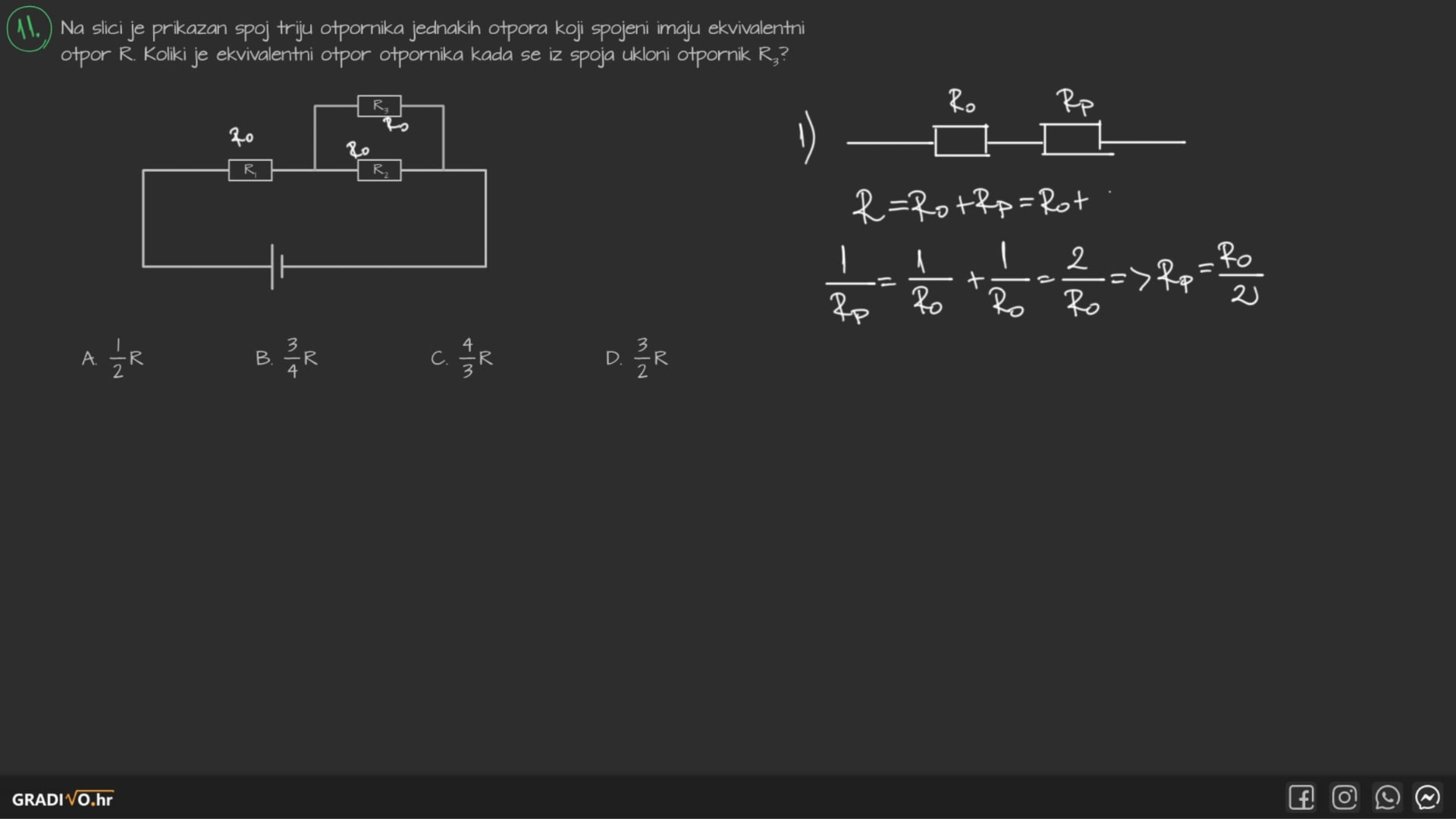

Kombinirani spoj otpornika

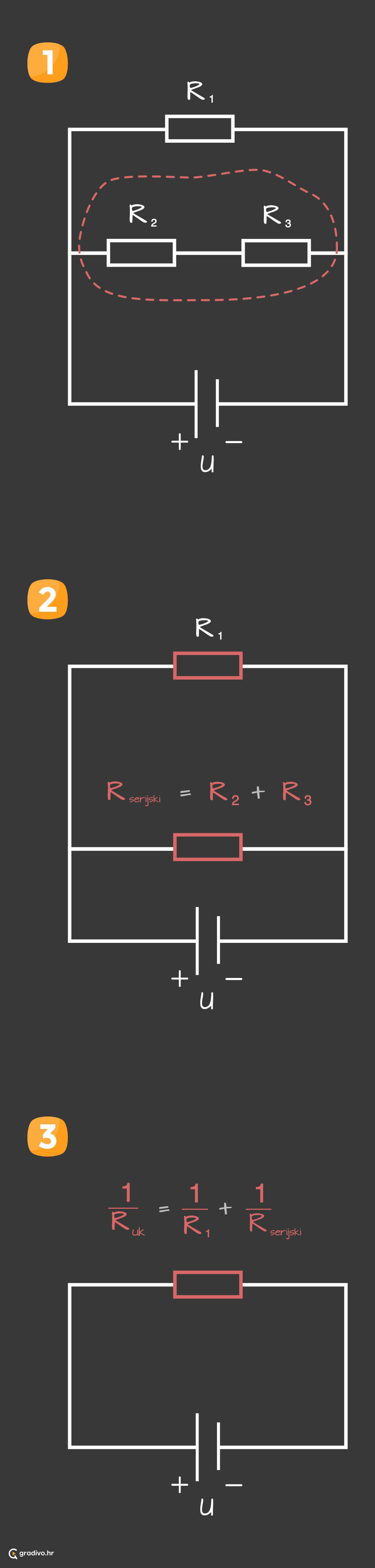

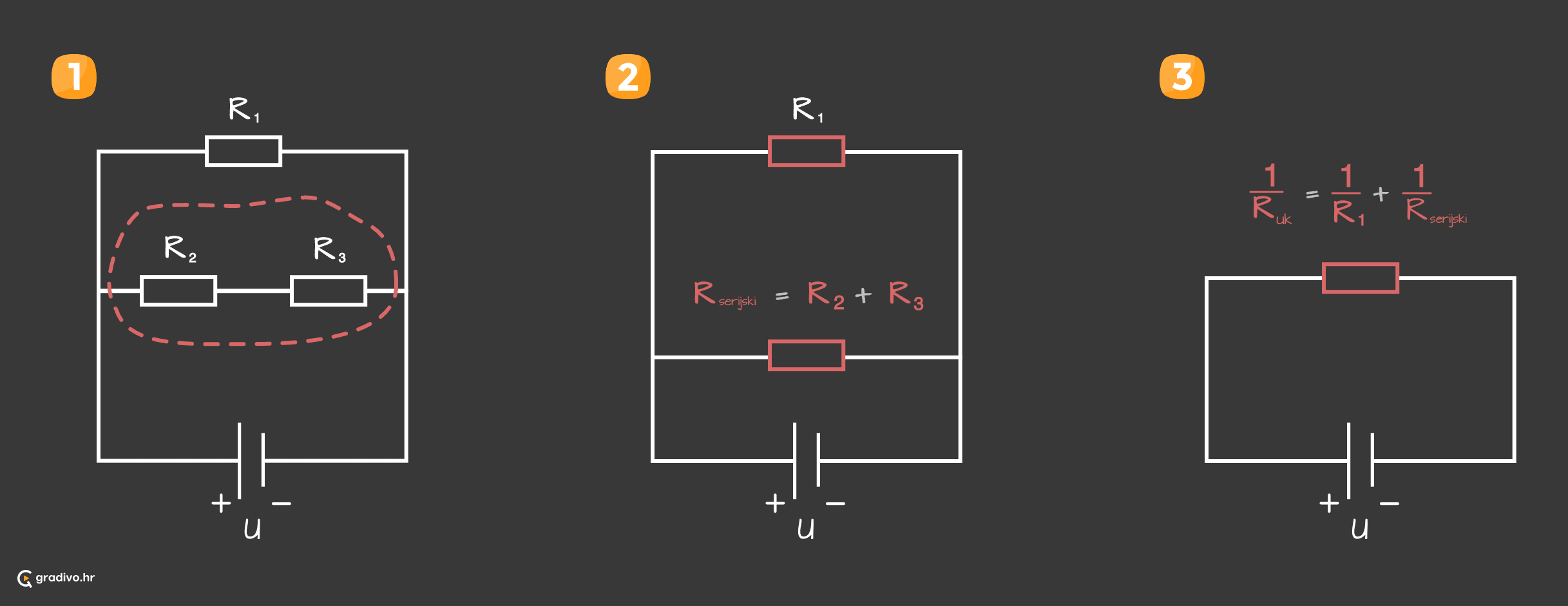

Na slici je prikazan primjer kombiniranog spoja. Otpor u grani s otpornicima $R_2$ i $R_3$ računamo po formuli za serijski spoj. Ukupni otpor dobivamo po formuli za paralelni spoj u kojemu su $R_{serijski}$ i $R_1$.

Mjesoviti_spoj_otpornika_-_desktop_042eb618-976a-4e1e-a255-699820e56279a37631d9c4a4bb4bb218424278fc6f824ebd3b89

Mjesoviti_spoj_otpornika_-_desktop_1_c33c1e4d-45a4-44a4-acc3-857ae24e612bd1798409515ccef603a53f5f2ca965771eb189d2

Spajanje mjernih instrumenata

Mjerni instrumenti kojima možemo odrediti vrijednost struje i napona na jednom ili više elemenata u strujnome krugu su ampermetar i voltmetar. Ampermetar je mjerni instrument koji spajamo serijski elementu kako bismo odredili kolika struja teče kroz pripadnu granu (petlju). Voltmetar je element kojim mjerimo vrijednost napona na nekom elementu ili dijelu strujnoga kruga i spajamo ga paralelno elementu na kojemu želimo odrediti napon.

Ampermetar - desktop602426271b731961dc157d8a7729ac172462edc0

Ampermetar - mobile528ae675e9e6c7ec8df3f80a4fa7bb04054ba75a

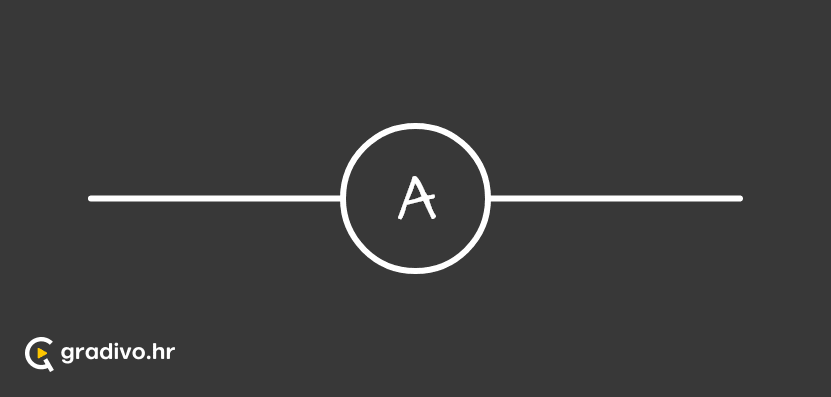

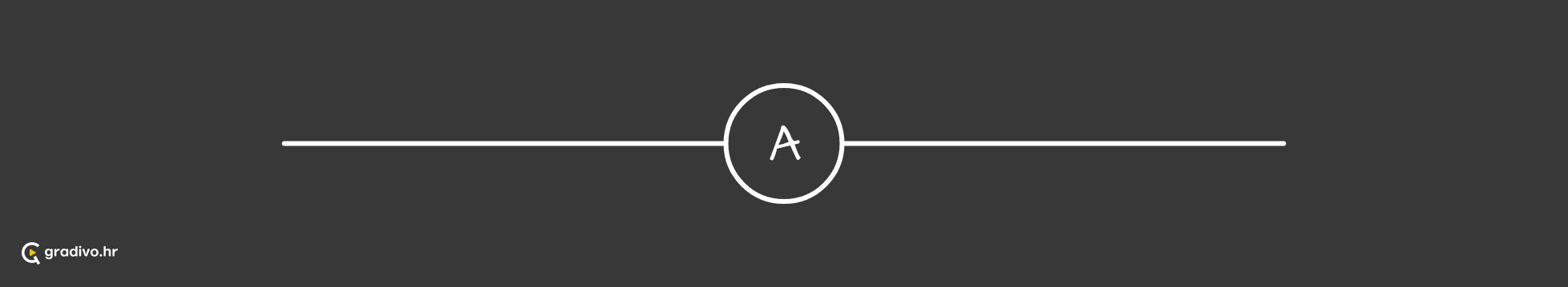

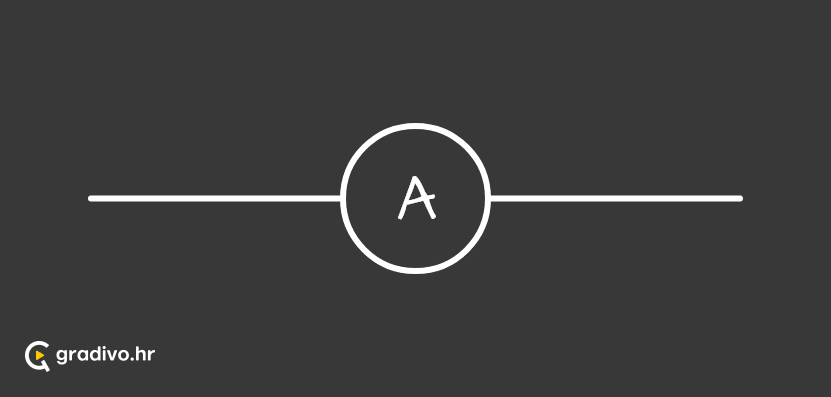

Shematski prikaz ampermetra.

Voltmetar - desktopa009728158feb3d806348ac2b8264f6cd71eb615

Voltmetar - mobilebabf93a456ef09beb4076cfdc713ee863be78828

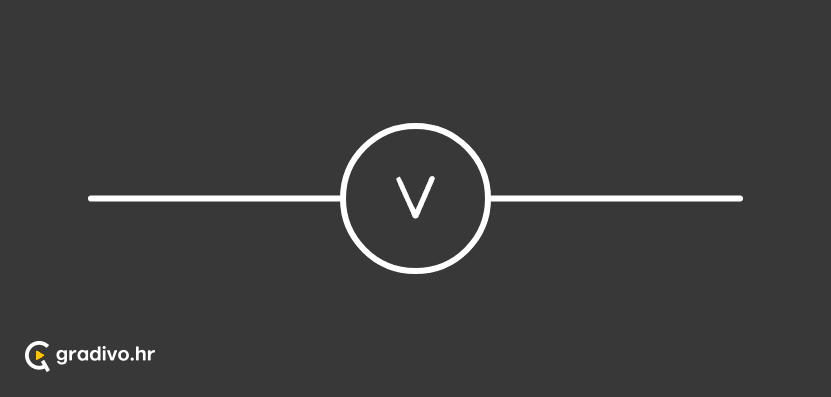

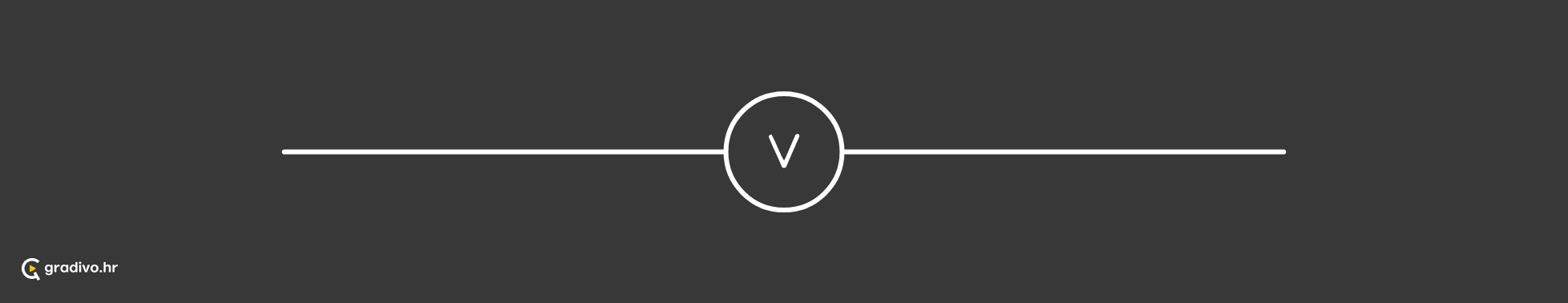

Shematski prikaz voltmetra.

Kako se spajaju ampermetar i voltmetar - desktopdfe9c9be259c44edc2fecd04f014572c3af46589

Kako se spajaju ampermetar i voltmetar - mobile1788a1c54de0e00bad6fe985141b6a91374f7447

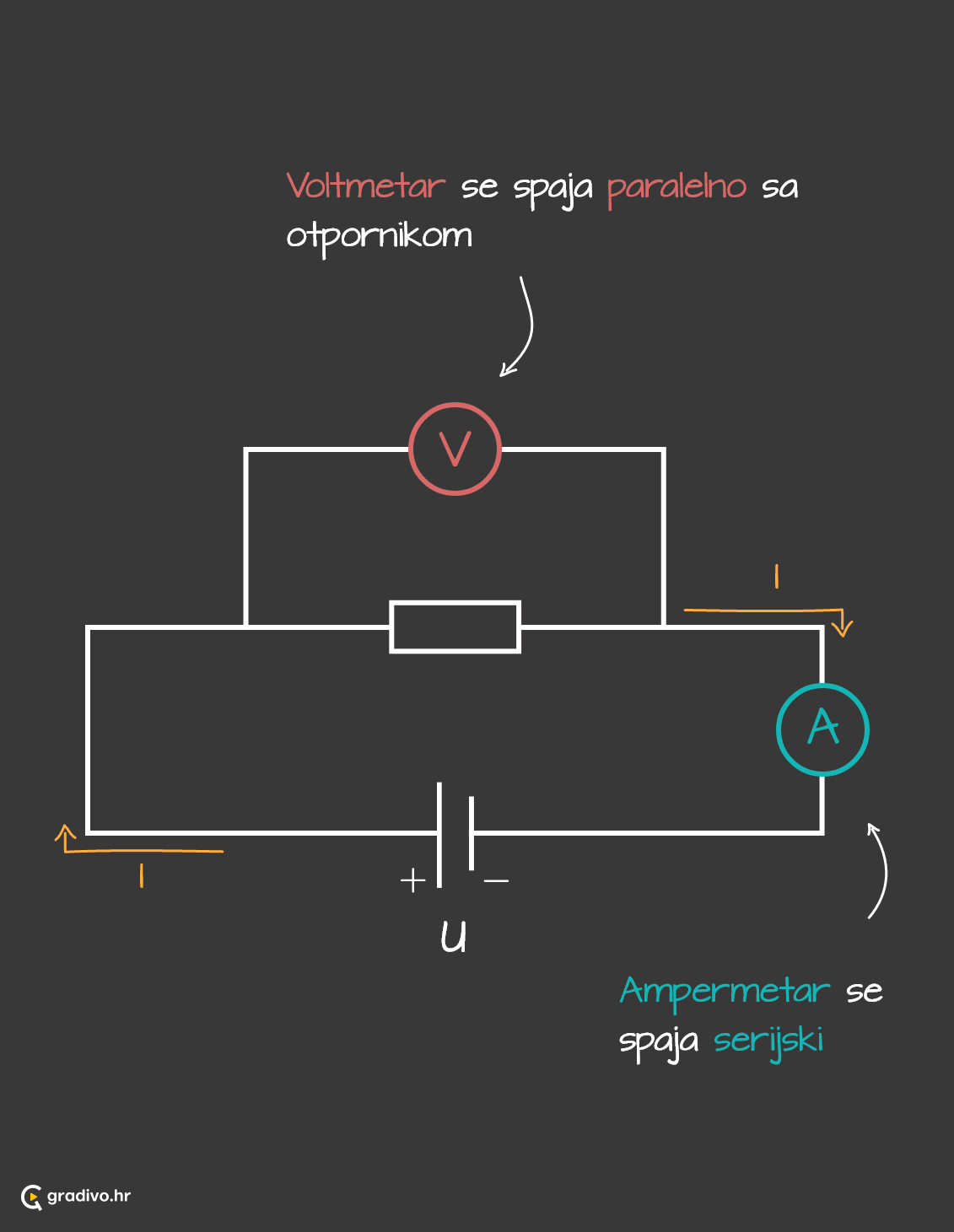

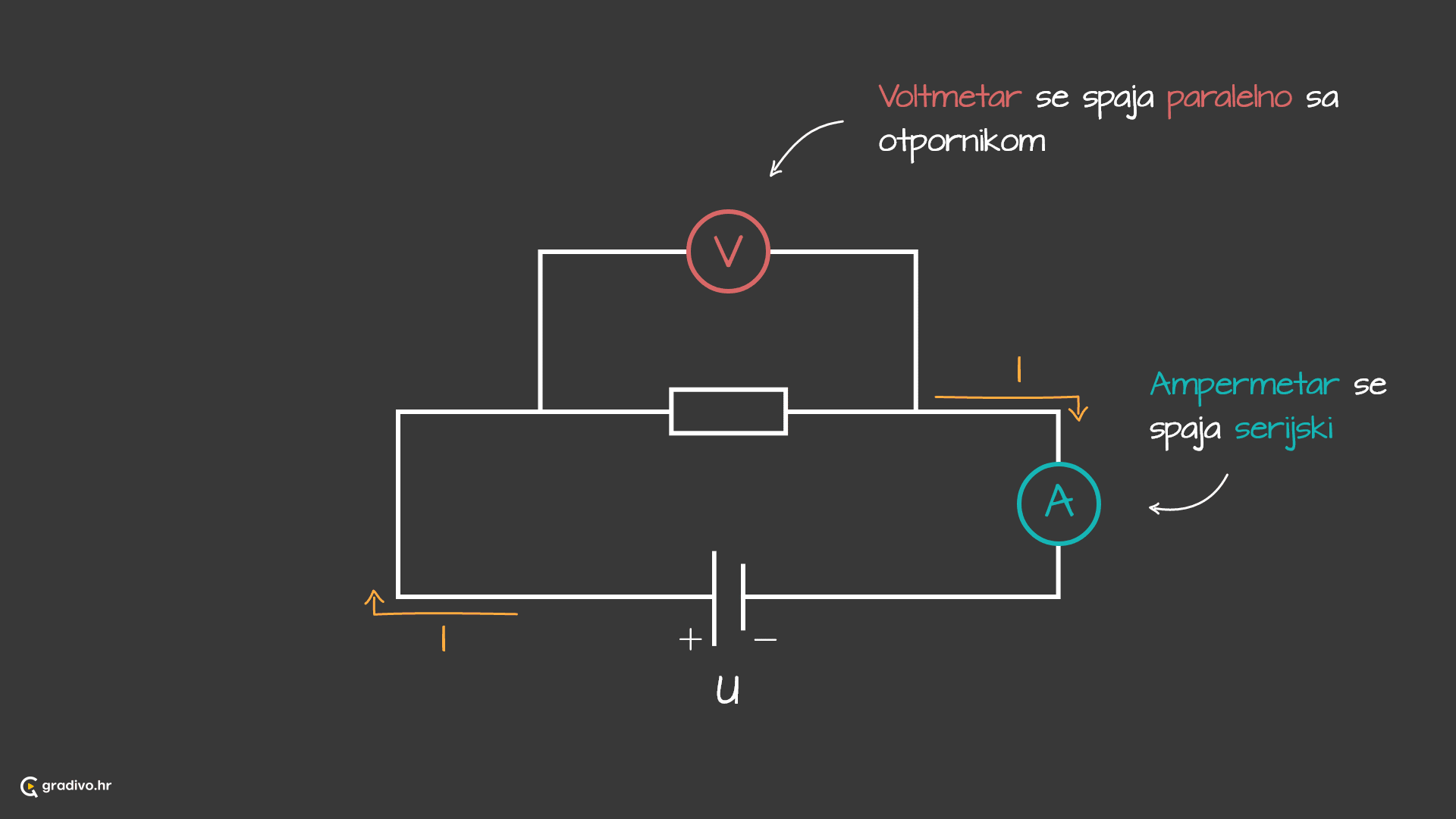

Na slici je prikazan strujni krug u kojemu su ispravno spojeni ampermetar i voltmetar kako bi odredili iznos napona i jakost struje kroz element (otpornik).
