Kemija - 2011./12. ljeto - 4.1.

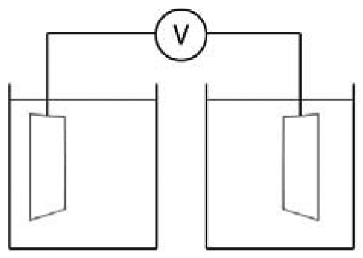

Na slici je prikazan nepotpuni shematski prikaz nekog galvanskog članka.
Promotrite sliku i napišite ime dijela koji nedostaje, a potreban je za normalno funkcioniranje galvanskog članka.
Na slici nedostaje
.

1 bod

Napišite shemu galvanskog članka koji je sačinjen od željezova (Fe2+/Fe)\left(\mathrm{Fe}^{2+} / \mathrm{Fe}\right) i srebrova (Ag+/Ag)\left(\mathrm{Ag}^{+} / \mathrm{Ag}\right) polučlanka.
(E∘Fe/Fe2+=−0,44 V;E∘Zn/Zn2+=−0,76 V;E∘Al/Al3+=−1,66 V;E∘Ag/Ag+=0,80 V)\left(E^{\circ} \mathrm{Fe} / \mathrm{Fe}^{2+}=-0,44 \mathrm{~V} ; E^{\circ} \mathrm{Zn} / \mathrm{Zn}^{2+}=-0,76 \mathrm{~V} ; E^{\circ} \mathrm{Al} / \mathrm{Al}^{3+}=-1,66 \mathrm{~V} ; E^{\circ} \mathrm{Ag} / \mathrm{Ag}^{+}=0,80 \mathrm{~V}\right)

1 bod

Tijekom rada galvanskog članka Al(s)∣Al3+(aq) ¦¦ Zn2+(aq)∣Zn(s)\mathrm{Al}(\mathrm{s})\left|\mathrm{Al}^{3+}(\mathrm{aq}) ~¦¦~ \mathrm{Zn}^{2+}(\mathrm{aq})\right| \mathrm{Zn}(\mathrm{s})dolazi do otapanja jedne njegove elektrode. Prikažite tu promjenu s jednadžbom kemijske reakcije.

1 bod

Napišite sumarnu jednadžbu kemijske reakcije koja se odvija u galvanskom članku kojem će jedan polučlanak biti srebrova elektroda uronjena u otopinu srebrovih(I) iona, a drugi polučlanak cinkova elektroda uronjena u otopinu cinkovih(II) iona.

1 bod

Izračunajte razliku potencijala galvanskog članka \(\mathrm{Al}(\mathrm{s})\left|\mathrm{Al}^{3+}(\mathrm{aq}){ }_{\text {ii }} \mathrm{Fe}^{2+}(\mathrm{aq})\right| \mathrm{Fe}(\mathrm{s})\) koristeći podatke iz zadatka 4.2.
Rezultat:
V\mathrm{V}

1 bod

U kojem se smjeru gibaju elektroni u svakom galvanskom članku?
Elektroni putuju od
  prema
 .

1 bod
