Spajanje otpornika - 12.

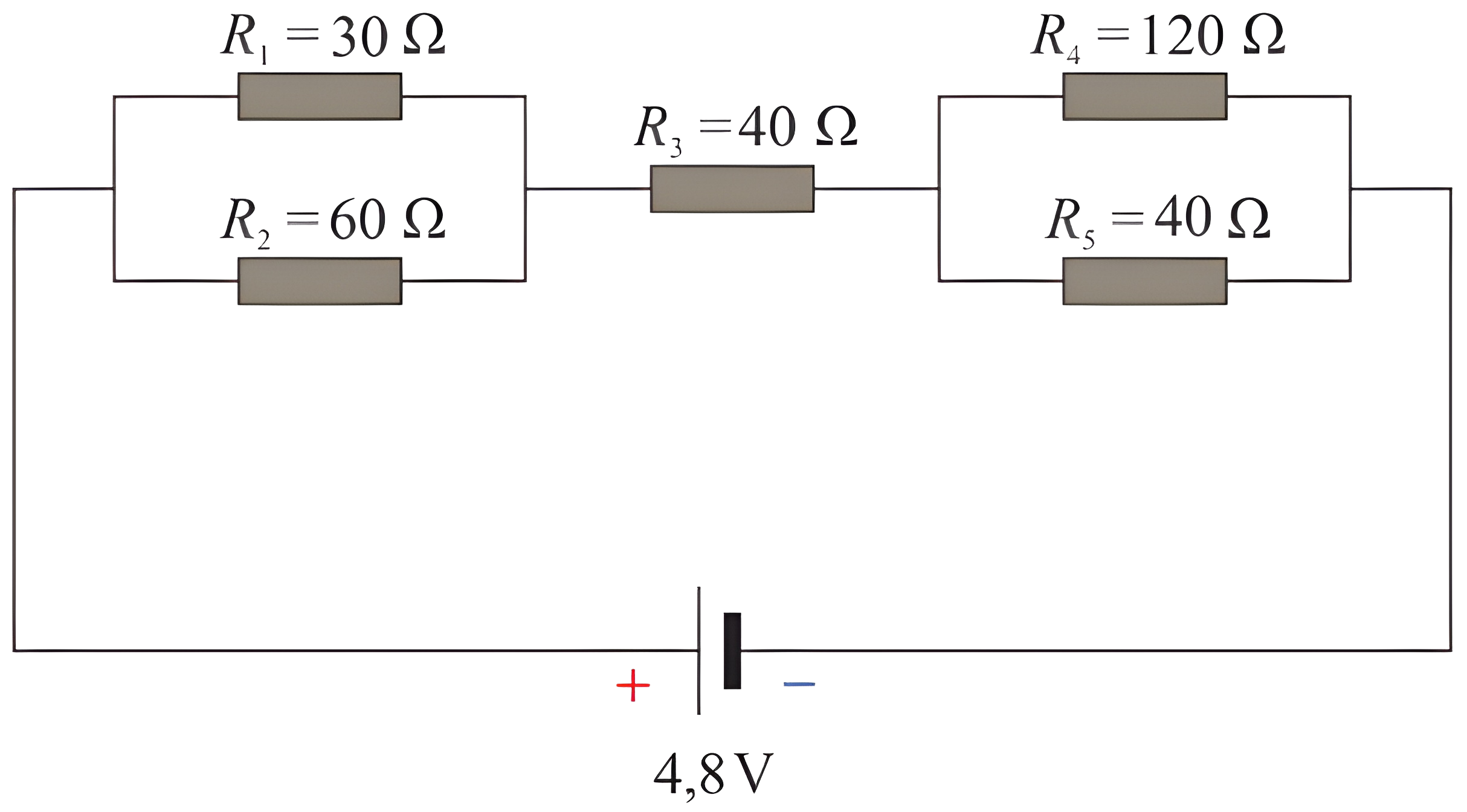

Na slici je dana shema otpornika priključenih na izvor elektromotornog napona za nemariva unutarnjeg otpora. Izračunajte:
ekvivalentni (ukupni) otpor
b) struju koju daje izvor zanemariva unutarnjeg otpora
c) napon na svakome pojedinom otporu
d) struju kroz svaki otpornik
ekvivalentni (ukupni) otpor

1 bod

struju koju daje izvor zanemariva unutarnjeg otpora

1 bod

napon na svakome pojedinom otporu

1 bod

struju kroz svaki otpornik

1 bod
