Fizika - 2022./23. Probni ispit - 33.

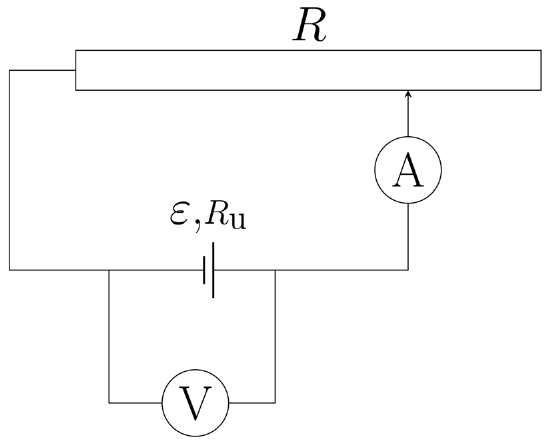

Učenik treba odrediti elektromotorni napon izvora $\varepsilon$ i njegov unutarnji otpor $R_{\mathrm{U}}$. Na raspolaganju ima voltmetar, ampermetar, promjenjivi otpornik i izvor. Složio je strujni krug kao što je prikazano na slici.
Kako bi odredio $\varepsilon$ i $R_{U}$ učenik treba napraviti dva mjerenja. U prvome mjerenju ampermetar pokazuje 2 A , a voltmetar $4,5 \mathrm{~V}$. U drugome mjerenju, nakon što se promijeni otpor na promjenjivome otporniku, ampermetar pokazuje $1,5 \mathrm{~A}$, a voltmetar 6 V . Koliki su unutarnji otpor i elektromotorni napon izvora?
Unutarnji otpor:
Elektromotorni napon izvora:
