Fizika - 2020. ljeto, 13.

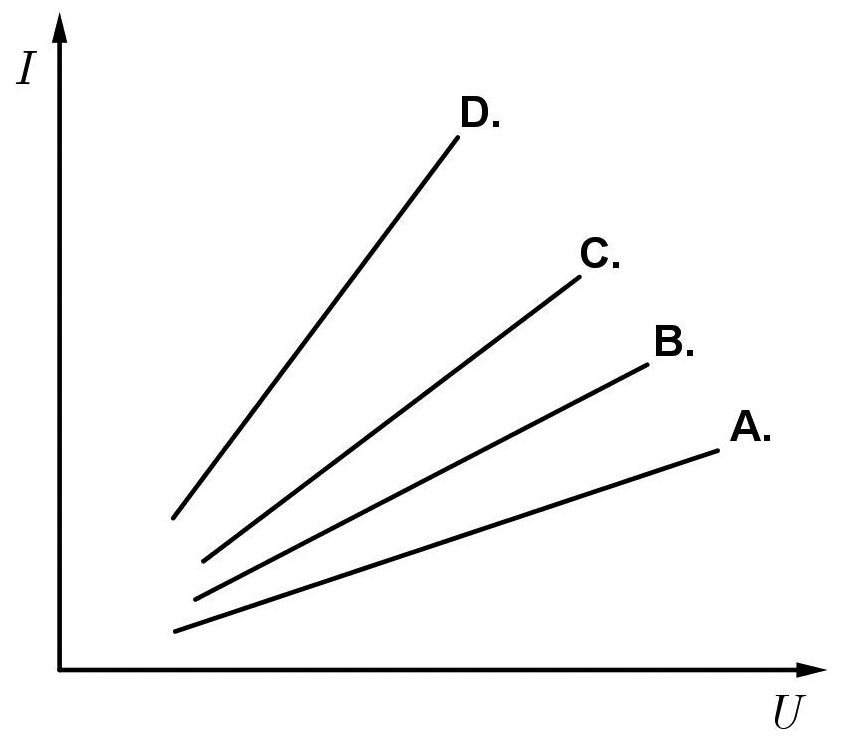

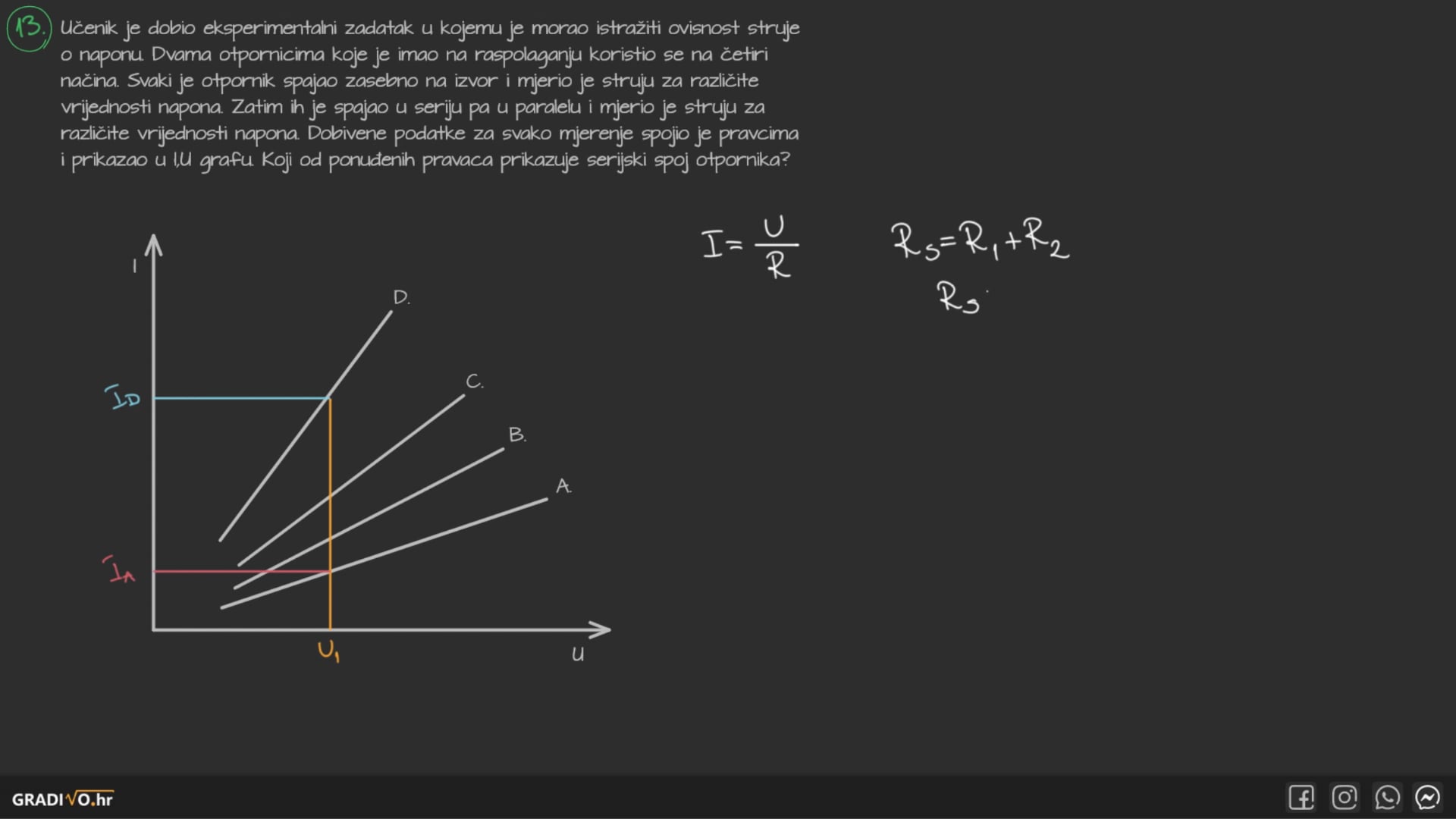

Učenik je dobio eksperimentalni zadatak u kojemu je morao istražiti ovisnost struje o naponu. Dvama otpornicima koje je imao na raspolaganju koristio se na četiri načina. Svaki je otpornik spajao zasebno na izvor i mjerio je struju za različite vrijednosti napona. Zatim ih je spajao u seriju pa u paralelu i mjerio je struju za različite vrijednosti napona. Dobivene podatke za svako mjerenje spojio je pravcima i prikazao u $I, U$ grafu. Koji od ponuđenih pravaca prikazuje serijski spoj otpornika?
